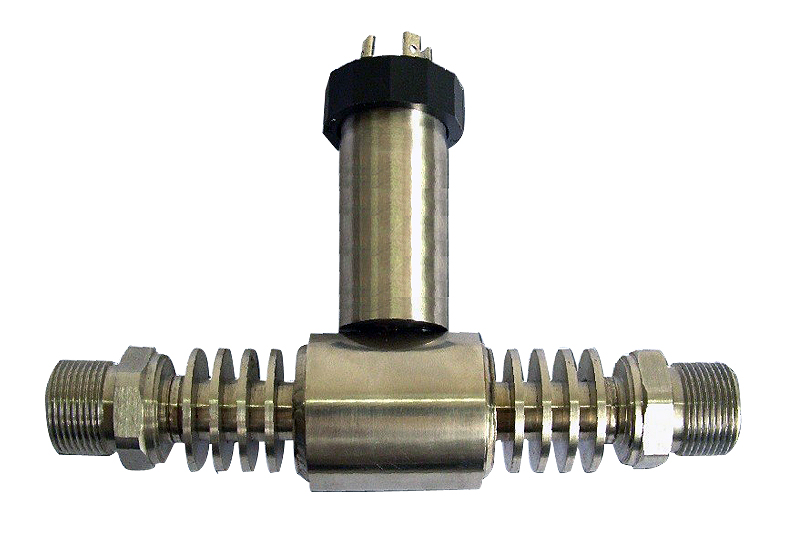

微差壓變送器壓力變送器和節流裝置配套使用的時候，遇到現場壓力低的時候，在計算的時候經常會到這么一個情況，就是計算出來的差壓上限是微差壓，這就對現場差壓變送器提出了很高的要求。下面就給大家介紹下如何正確安裝的問題：
1、微差壓變送器由于其量程小，安裝位置不同而受力不均勻引起壓力的變化。（斜度30度時，會產生0.2KPa 左左的壓力）。這樣的情況特別是在和阿牛巴流量計配套使用的時候，一定要注意差壓變送器的安裝問題。
2、防止變送器與腐蝕性或過熱的被測介質相接觸；
3、防止渣滓在導壓管內沉積；
4、兩邊導壓管內的液柱壓頭應保持平衡；
5、導壓管要盡可能短一些；
6、導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方。
2、防止變送器與腐蝕性或過熱的被測介質相接觸；
3、防止渣滓在導壓管內沉積；
4、兩邊導壓管內的液柱壓頭應保持平衡；
5、導壓管要盡可能短一些；
6、導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方。
現場盡量減少誤差的方法：
1、液體導壓管道布設時要避免出現高點，氣體導壓管布設要避免出現低點；
2、當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3、對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4、導壓管應盡可能短些；
5、兩導壓管應保相同的溫度；
6、為避免摩擦影響，導壓管的口徑應足夠大；
7、當使用隔離液時，兩邊導壓管的液位要相同；
8、 充滿液體的導壓管中應無氣體存在。
2、當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3、對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4、導壓管應盡可能短些；
5、兩導壓管應保相同的溫度；
6、為避免摩擦影響，導壓管的口徑應足夠大；
7、當使用隔離液時，兩邊導壓管的液位要相同；
8、 充滿液體的導壓管中應無氣體存在。
微差壓變送器壓力傳感器的現場正確安裝是個很重要的環節，希望能給現場維護人員一個參考工作。
