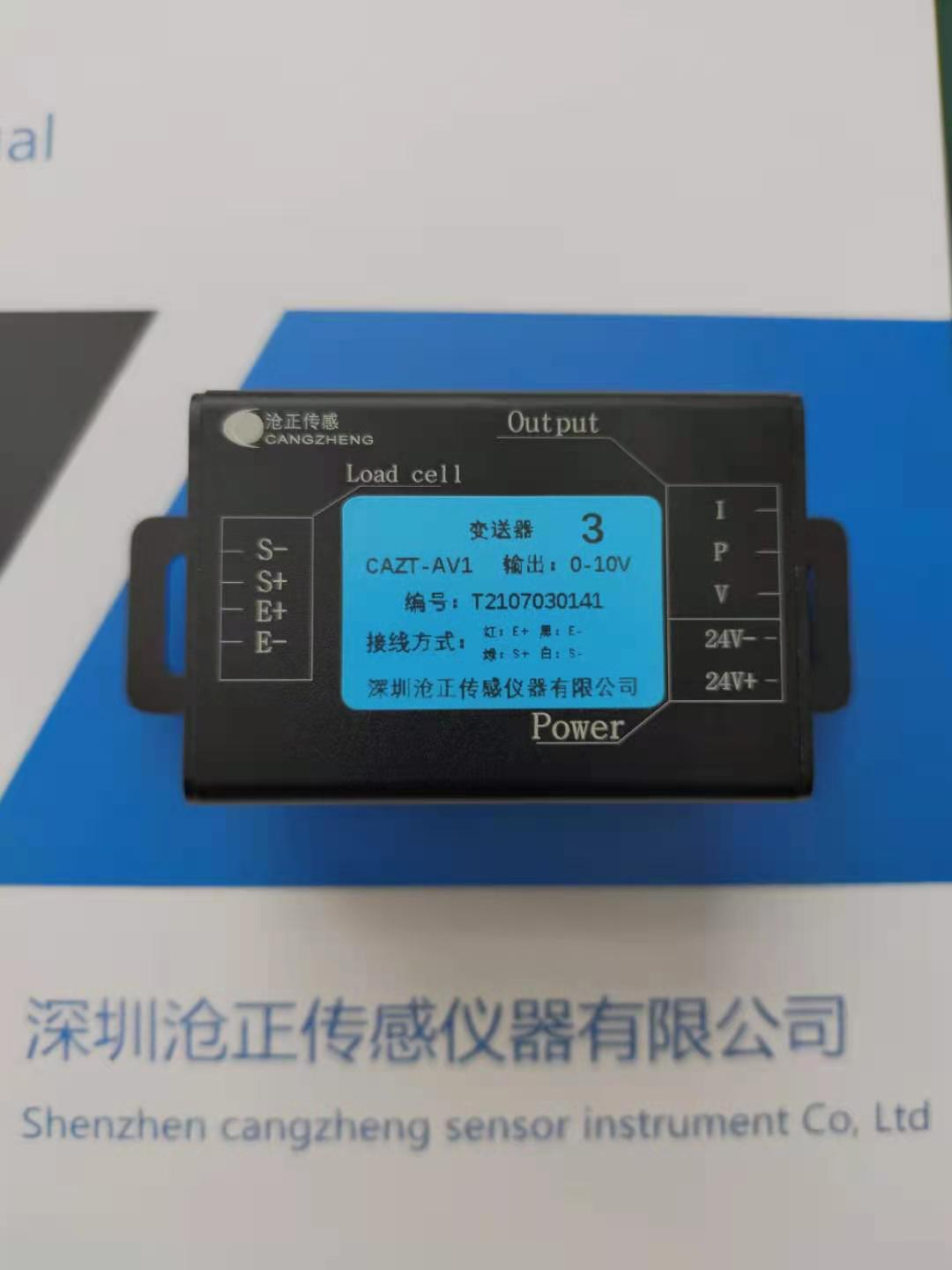

壓力傳感器（應變式測力傳感器）由彈性體、電阻應變片、測量電路等構成，當壓力傳感器彈性體在外力的作用下產生形變，附著于彈性體上的電阻應變片隨即彎曲，電阻應變片阻值發生變化，再經測量電路將阻值變化轉換為電信號（一般為毫伏信號）。這個信號比較微弱，需把信號放大為標準電信號供PLC等裝置采集使用，這樣就需配放大器（變送器）或顯示控制儀表把信號放大轉換為標準模擬信號（電流：4-20mA,0-20mA;電壓0-5V，0-10V等）數字信號（RS232/RS485等）。
不論放大為模擬信號還是數字信號，都需要調節零點和增益，也就是我們所說的標定（校準），本文簡述壓力傳感器配放大器（變送器）調零和增益校準（標定）步驟。
一、模擬信號調零與增益校準
準備萬用表一塊，把壓力傳感器變送器通上電。
1、調零

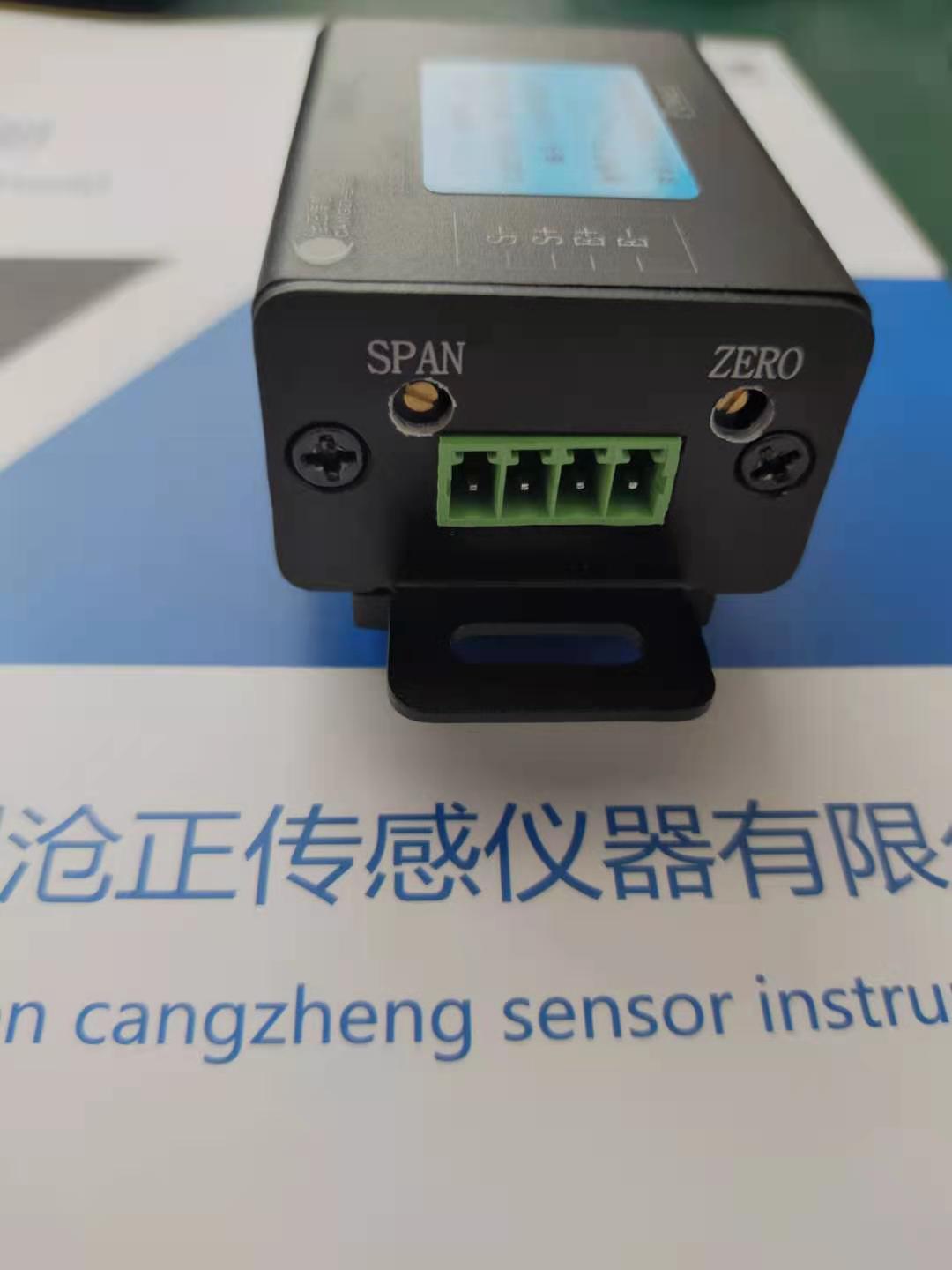

保持壓力傳感器空載，變送器輸出端接上萬用表電壓檔（如電流輸出型接電流檔），調節變送器（放大器）零點調節電位器（一般標示為zero）,把零點調節為零V（如4-20mA，零點調節為4mA），第1遍調節時可調至大致接近零點。
2、增益調節
零點調節好后就可以調節增益了。給壓力傳感器施加一定壓力（以壓力傳感器滿量程的70%-80%為佳），根據施加的壓力值調節增益調節電位器（一般標示為SPAN）至壓力相對應的電壓值或電流值，例：壓力傳感器量程10KG，變送器電壓0-10V輸出，0-10KG對應0-10V，每公斤增益為1V，加載8KG，增益即為8V。
先調零點，再調增益。如此反復調節2-3次即可，如輸出還不太準確，可多調節幾次。

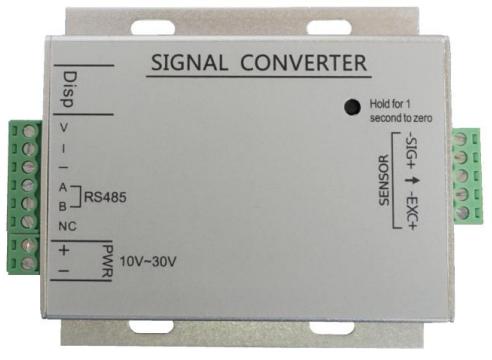

二、數字信號調零與增益校準
1、砝碼標定：數字信號調零與增益校準比較簡單，一般有配套的上位機軟件配合使用，或者可有可改寫數字變送器參數配套儀表。同樣是先標零點，空載的時候標定為零點。然后加載砝碼輸入相對應砝碼值即可，不用反復調節，一次即可，如線性不高，可多點標定。
2、無碼標定：空載確定零點，再輸入壓力傳感器靈敏度和量程即可。
模擬信號輸出的變送器（放大器）壓力傳感器調零與增益校準比較麻煩，需有耐心，多次反復調節，調精準。數字輸出型的相對簡單，只需一次調節即可。
